1.概述:

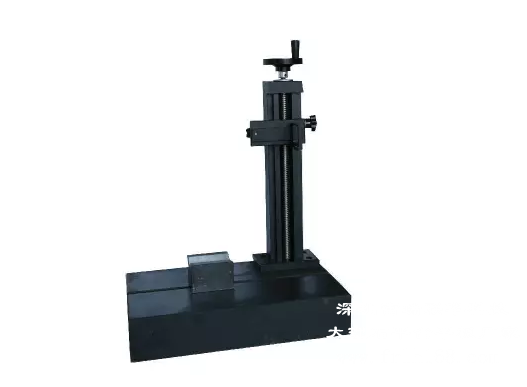

粗糙度儀平臺為便攜式粗糙度測量儀的主要附件之一,適用于各種國產手持式粗糙度儀TR200、TR210、NDT150、等,為其提供高精度的測量平臺和立柱升降系統,可方便地調整儀器,其效果將大大降低儀器的操作難度,尤其是在測量高精度零件時,效果會更明顯。該產品也適用于使用其他廠家(包括國外廠家)粗糙度測量儀的用戶,但需要定制一個專用的連接部件。當然,也不排除其它用途的特殊用戶。對于專用傳感器,必須借助這套附件才能夠進行復雜的精確調整2.各部分名稱:
3.工作原理:
操作者通過轉動升降手輪帶動絲杠螺母系統運動,螺母與滑架連接,滑架與儀器連接,從而帶動儀器沿精密燕尾導軌升降。由于絲杠螺母系統采取了消除間隙的特殊設計,使得升降回程差調到很小,因此,本系統升降調整精度很高。并采用了定心和推力軸承來提高旋轉的平穩性。
4.技術參數:
絲桿升降,平臺上設置V型槽,用來測量形狀較小的工件,可提高測量精度。
升降高度:300±1mm;
升降回程誤差:不大于手輪旋轉的1/6圈;
測量平臺的平面度:00級(平面公差值3μm);
測量平臺尺寸:400*250*80mm。
5.操作步驟:
按照粗糙度儀的說明書要求操作,先將傳感器裝到儀器上,再將平臺連接板裝到粗糙儀的主機上,然后將儀器裝到立柱的滑架上,鎖緊要可靠。
將工件放在平臺(或V型塊)上,置于傳感器的正下方,然后調整升降手輪,使傳感器接近工件,當傳感器即將接近工件時,一定要放慢傳感器的下降速度,當傳感器接觸工件后,要仔細觀察觸針位置,當觸針處在零位附近時,即可測量。軸向測量圓柱形工件時,可將工件放在隨機配置的V型塊上,該V型塊的中心線與傳感器的觸針處在同一垂直平面中(出廠時已調好),即傳感器接觸工件后所測量是圓柱形工件最高點的母線。調整升降手輪前,先松開滑架鎖緊手輪;測量高精度零件時,可將立柱鎖緊手輪鎖緊,使測量更穩定精確。要經常清洗和防銹;不要用力側向搬動滑架;移動時,不要直接搬立柱,應把住平臺移動,以防立柱松動,定位錯誤。
標準配置;
內六角扳手 |
3把(M3、M4、M6) |
金屬V型塊 |
1塊 |
粗糙度儀固定板 |
4塊 |
連接板 |
2塊 |
十字螺絲刀 |
1把 |
說明書 |
一份 |
